横浇道设计逐渐变小，那么角度是多少？

你就是龙 · 发表于 2017-8-23 11:56:35

图片中右图推荐横流道截面积逐渐变小（也就是有锥度），那么锥度单边角度是多少？有没有计算公式？

刘广富 · 发表于 2017-8-23 14:14:34

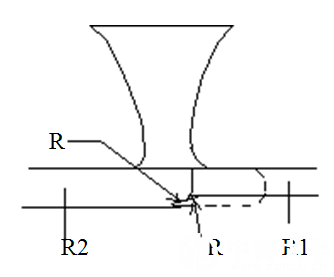

浇道截面积变化位置，是指图示浇道R1与浇道R2截面积变化的位置。一般变化位置按图3实线示意位置，即浇道R2到分支浇道靠近下一段浇道R1一侧的边线为止，做如图圆角R。如果截面积变化位置延长到图3的虚线示意的位置，浇道R1可得到较多的流量，下一个浇口与上一个浇口充型同步性更好。《压铸模浇道系统设计实践》

刘广富 · 发表于 2017-8-23 14:18:35

我大多应用上面的浇道截面积变化方式，供参考。

活色生香 · 发表于 2017-8-23 19:08:22

这是哪本书上的？我想买本入门压铸资料，不知道买哪本好

wang · 发表于 2017-8-23 19:43:31

没有固定的角度

提高工艺出品率 · 发表于 2017-8-24 09:17:07

活色生香发表于 2017-8-23 19:08
这是哪本书上的？我想买本入门压铸资料，不知道买哪本好

可以领，也可以买。刘老师的《压铸模浇道系统设计实践》上的。

qgb100 · 发表于 2017-8-24 16:37:54

楼主您那本是什么书？书名能否告知太感谢了

ZYL12520 · 发表于 2017-8-28 14:00:36

什么都略懂一点，生活多彩一点.

东莞小青年 · 发表于 2017-9-2 08:48:51

乘着年轻多学习下
