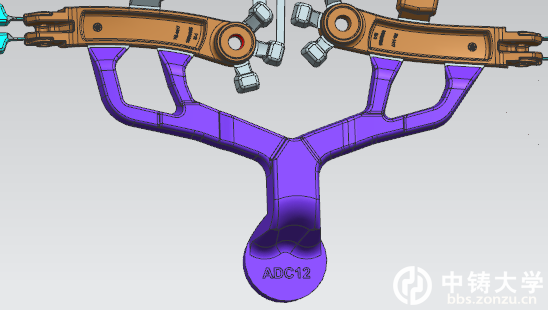

图示位置抛光后沙孔不良

天道酬勤only

请教各位大师，如何解决？产品壁厚3.7,60冲头，300T机台生产，克重110

kowoon

排气不良，进料不对

逛逛

为什么不考虑直冲

天蓝蓝

雨刮，我们七、八年前做了好多

压铸精密

这是雨刮，这模具设计有误，产品应该竖着，流道由中间往两边分，这个产品要求严产品要有三个浇口

天道酬勤only

逛逛 发表于 2019-12-17 20:43
为什么不考虑直冲

怎么直冲呢 能否示意下

天道酬勤only

压铸精密 发表于 2019-12-18 11:35
这是雨刮，这模具设计有误，产品应该竖着，流道由中间往两边分，这个产品要求严产品要有三个浇口
...

能否画个草图示意下呢

提高工艺出品率

1、浇口位置不合理，浇口后面是孔或槽；
2、充满度太低，易产生冷料和卷气。
在缺陷处加渣包，加大渣包和排气，型芯排气。

天道酬勤only

13816061528 发表于 2019-12-18 15:09
1、浇口位置不合理，浇口后面是孔或槽；
2、充满度太低，易产生冷料和卷气。
在缺陷处加渣包，加大渣包和排 ...

多谢大神

高速难调

压铸精密 发表于 2019-12-18 11:35
这是雨刮，这模具设计有误，产品应该竖着，流道由中间往两边分，这个产品要求严产品要有三个浇口
...

请问有草图吗？我们就是这样开的但是有肉厚部缩气孔和冷隔飞料问题，这样开压铸二块位置不好选
