求教大神铝合金模具如何进料

鸿雁

那个地方壁厚是多少？怎么让料顺利的去图的左边呢？所以个人感觉不大现实。而且这个产品要用铝合金材料，重力压铸生产应该还有很多地方要改一下。或者后续加工要计划好！

鸿雁

即使三板模，这个位置也不是最佳进料位置

364949422

鸿雁 发表于 2019-5-26 12:57
那个地方壁厚是多少？怎么让料顺利的去图的左边呢？所以个人感觉不大现实。而且这个产品要用铝合金材料，重 ...

图左如成型不良可以开浇口，这个位置开冲模冲，浇口位置要接近前模，开上表面去，不能开骨位底部

364949422

我想法是尽可能流程短，填充顺序控制好，应该不难打

鸿雁

364949422 发表于 2019-5-27 09:12
图左如成型不良可以开浇口，这个位置开冲模冲，浇口位置要接近前模，开上表面去，不能开骨位底部
...

开上表面就合理很多了！入水记号在骨位这边，所以我理解错了。你这方案应该可以，入水可以4个，用模流分析调整下可行。

364949422

鸿雁 发表于 2019-5-27 09:52
开上表面就合理很多了！入水记号在骨位这边，所以我理解错了。你这方案应该可以，入水可以4个，用模流分 ...

嗯，在骨位那里打肯定打不好的，分型要分上面去

364949422

还不能完全在上面，要分在上面厚度中下方，这样料才能同时往表面和骨位方向走

天道酬勤only

364949422 发表于 2019-5-27 09:56
还不能完全在上面，要分在上面厚度中下方，这样料才能同时往表面和骨位方向走
...

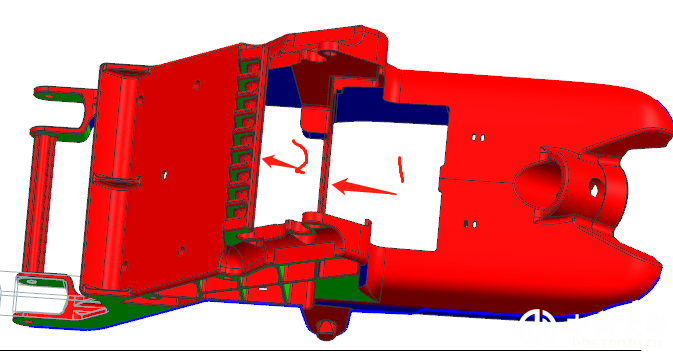

师傅，是从哪个位置入，1还是2？

364949422

没发现你这个方向是这样的，这难度又高了，这个的话就一那里进去，2的分型做顺滑点，2那里做搭桥过去

天道酬勤only

364949422 发表于 2019-5-27 11:03
没发现你这个方向是这样的，这难度又高了，这个的话就一那里进去，2的分型做顺滑点，2那里做搭桥过去
...

多谢师傅
